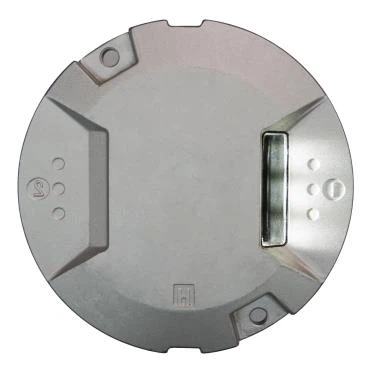

Svjetlo zone dodirivanja piste aerodroma

TDZS{0}}LED

LED zračna pista Touchdown Zone Light

Usklađenost sa standardima

CAAC: AC-137-CA-2015-01

CAAC: AC-137-CA-2015-03

SAC: GB/T 7256

ICAO: Aneks 14, tom I

IEC: TS 61827

FAA: AC 150/5345-46

FAA: EB NO.67

NATO: STANAG 3316

Primjena/Upotreba

Svjetlo zone dodira na aerodromskoj pisti

Karakteristike

LED svjetlo zone dodirivanja aerodromske piste odlikuje se dugim vijekom trajanja, efikasnom uštedom energije i održavanjem

-besplatno, što donosi ogromne ekonomske koristi

Vlasnički dizajn prizme i proizvodni proces kako bi se osigurale odlične optičke performanse

Strogo upravljanje LED bojama kako bi se osigurala vrhunska konzistentnost boja

Konzistentna kriva zatamnjivanja sa halogenom lampom, u skladu sa FAA standardima

Vlasnički pogonski krug i rješenje za upravljanje toplinom, koje uvelike poboljšava pouzdanost i vijek trajanja rasvjetnih tijela

Faktor snage iznad 0.9, minimizirajući smetnje na mreži

Opciona funkcija detekcije kvara jedne lampe, koja omogućava da svetlo bude otvoreno kao halogena lampa kada LED nestane

Posebno dizajnirana struktura koja strši samo 6,35 mm iznad završne obrade

Gornji poklopac s ravnom površinom za zaštitu od svjetla kako bi se spriječilo nakupljanje vode i osigurala visoka svjetlosna učinkovitost

Gornji poklopac sa dizajnom jednake čvrstoće i kovanjem, koji ima vrhunski mehanički, barijerski kapacitet i sposobnost otpornosti na udarce

Glatki gornji poklopac bez oštre ivice kako bi se spriječilo oštećenje guma aviona

Glavno tijelo rasvjetnog tijela je izrađeno od legure aluminija visoke toplinske provodljivosti, što osigurava dobre performanse odvođenja topline

Glavna konstrukcija izrađena od legure aluminijuma otporne na koroziju sa

specijalna eloksirana obrada, svi pričvršćivači su izrađeni od nehrđajućeg čelika, pogodnog za primjenu u teškim uvjetima

Visoko precizna obrada dijelova kako bi se osigurala kvaliteta i preciznost svih dimenzija

IP68 Stepen zaštite od ulaska, koji može izdržati unutrašnji pritisak do 138 kpa ili pritisak vode koji nastaje udarom aviona na optički prozor

Izmjenjive, modularno dizajnirane komponente, primjenjive za sve serije 8-inčnih LED svjetala za pistu (6 mm), što efektivno smanjuje zalihe.

Informacije o naručivanju

Molimo da prilikom naručivanja navedete detaljne informacije o instalaciji, rezervne dijelove i dodatnu opremu treba naručiti posebno sa posebnim brojem narudžbe.

Instalacija

Slika 1 Na 8" plitkoj bazi
Slika 2. Na plitkoj bazi od 12" sa adapterskim prstenom od 12"/8".
Slika 3. Na 12" dubokoj bazi sa adapterskim prstenom 12"/8"

* Detaljne informacije potražite u priručniku za instalaciju

Struktura

1. gornji poklopac 2. termalni prekidač 3. navlaka za brtvu prizme 4. prizma 5. Sklop LED lampe 6. brtva prizme 7. držač za pritiskanje prizme 8. zaptivka lake karoserije 9. brtva rasvjetnog tijela 10. unutrašnji poklopac sklop

Specifikacije

Snaga: 20 VA

Faktor snage: veći ili jednak 0.9

Fotometrijski podaci

TDZS-08-LED (bijela), ICAO slika A2-5, FAA L-850B

Podaci o pakovanju

1 svjetla bez baze

Veličina pakovanja: 210×210×130mm³

Neto težina jedinice: 3,4 kg

Bruto težina: 3,5 kg

1 svjetlo sa 8'' plitke baze

Veličina pakovanja: 240×240×180mm³

Neto težina jedinice: 6,4 kg

Bruto težina: 6,5 kg

Rezervni dijelovi

Dodaci
