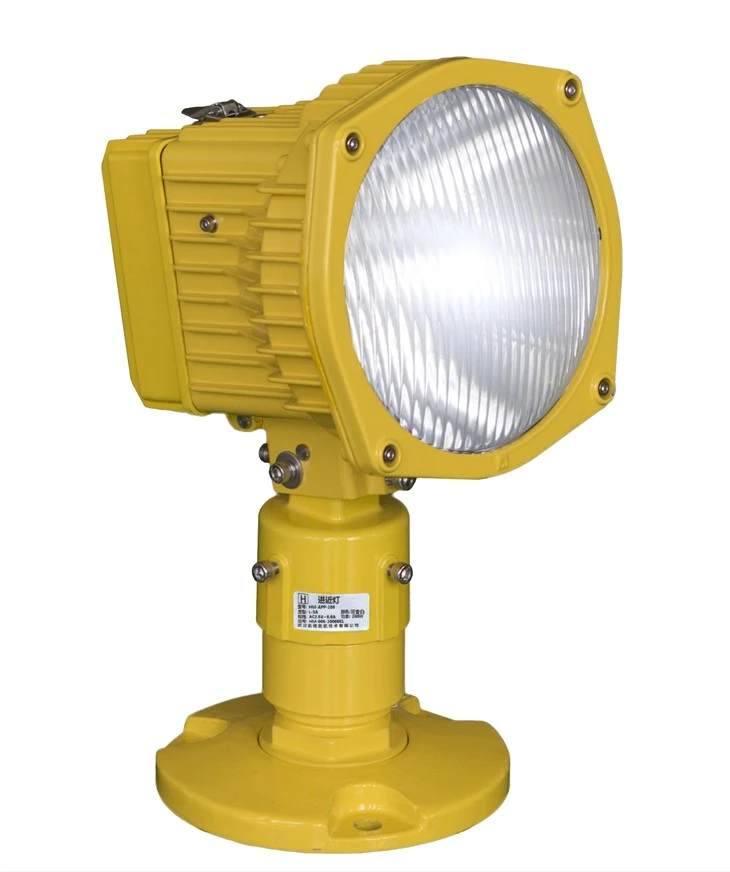

EUL-AP
ElevatedApproahCenter-lineLight
Usklađenost sa standardima
CAAC: AC{0}}CA{1}} SAC: GB/T 7256
ICAO: Aneks 14, tom 1
IEC: TS 61827
FAA: AC 150/5345-46
NATO: STANAG 3316
Primjena/Upotreba
približavanje središnjoj liniji svjetla
Karakteristike
l Vlasnički optički dizajn koji osigurava punu svjetlosnu tačku kada je staklo djelomično zaklonjeno za svjetlo uzdignutog prilaza središnjoj liniji prilaza.
l Međunarodna standardna PK30D sijalica sa prefokusom sa preciznim pozicioniranjem i vrhunskom preciznošću raspodele svetlosti.
l Samousklađujuća optička komponenta bez potrebe za ponovnom kalibracijom prilikom zamjene sijalice kao i optičkih komponenti.
l Vlasnički dizajn reflektora, obrada čaše hladnom svjetlošću, varijacije temperature neće uzrokovati pukotine na staklu i filteru.
l Kompaktna struktura i atraktivan izgled, sa malom vjetrovitom površinom i jakom otpornošću na oluje.
l Glavno tijelo je izrađeno od legure aluminija sa antikorozivnom površinom, svi pričvršćivači su od nehrđajućeg čelika, pogodni za primjenu u teškim uvjetima.
l Visoko precizna obrada dijelova kako bi se osigurao kvalitet i preciznost svih dimenzija.
l Kovani lomljivi uređaj sa preciznom obradom, u skladu sa FAA standardima, osiguravajući dobru stabilnost i pouzdanost.
l IP65-zaštita uređaja od prodora, čuvajte unutrašnjost od prašine
l Uređaj se može spojiti na jedan ili dva inča produžni stub, što osigurava praktičnu i sigurnu instalaciju.
l Kalibrator se može montirati direktno na tijelo sa velikom preciznošću.
l Održavanje bez alata, lakši za rastavljanje i zamjenu žarulje.
l Izmjenjive, modularno dizajnirane komponente, primjenjive za sve vrste povišenih jednosmjernih svjetala (halogenog tipa), što efektivno smanjuje zalihe.
Struktura
1. prednji poklopac | 8.zaptivka za lagano tijelo | 15.bočni vijak za zaključavanje |
2. optički poklopac | 9. zadnji poklopac | 16. baza tijela |
3. zaptivač optičkog poklopca | 10. pin šarke | 17. vijak za podešavanje |
4. reflektor | 11. prednji vijak za podešavanje | 18. grlo za lampu |
5. lagano tijelo | 12. podloška | 16. vodootporna žlijezda |
6. držač lampe | 13. pin šarke | 20. utikač |
7. lam | 14. stražnji vijak za podešavanje |
Informacije o naručivanju
Molimo da prilikom naručivanja navedete detaljne informacije o instalaciji, rezervne dijelove i dodatnu opremu treba naručiti posebno sa posebnim brojem narudžbe.
Instalacija
|
|
Slika 1. Na produžetku | Slika 2. Na 12" dubokoj bazi. |
| |
| Slika 3. Na prilaznom jarbolu. | |
* Detaljne informacije potražite u priručniku za instalaciju
Izvor svjetlosti
Lampa: Jedna halogena lampa od 150W /6.6A Pk30d Prefocus.
Fotometrijski podaci
EUL-AP(bijela),ICAO Slika A2-1（ Pokrivenost vertikalnog glavnog snopa 0 stepen —11 stepeni)
Aplikacija | Duga svjetla | Boja | Obavezno | Stvarno | ||
H | V | |||||
EUL-AP | ICAO | ± 10 stepeni | 0 stepen — 11 stepeni | Bijelo | 20000 | 23445 |
± 10 stepeni | 0.5 stepeni — 11.5 stepeni | Bijelo | 20000 | 21152 | ||
± 10 stepeni | 1,5 stepeni — 12,5 stepeni | Bijelo | 20000 | 23579 | ||
± 10 stepeni | 2,5 stepeni — 13,5 stepeni | Bijelo | 20000 | 21853 | ||
Podaci o pakovanju
1 povišeno svjetlo | Veličina: 220×220×265 mm³ |
| Neto težina jedinice: 1,91 kg | Bruto težina: 2,33 kg |
Dodaci
Opis | Narudžba br. | |
1 | Prirubnica (10 inča) | FL-10 |
2 | Prirubnica (12 inča) G2 vijak | FL{0}}X-G2 |
3 | Lomljiva spojka (2 inča) | FC-02 |
4 | Izolacioni transformator (150 W) | ITF{0}} |
5 | Tip sekundarnog Calbe konektora 7 | REC 7 |
6 | Korektor | 954211 |
7 | Izolaciona transformatorska kutija | TJB-12 |
Rezervni dijelovi
Struktura br. | Naziv dijela | Narudžba br. | Opis |
2 | Optički poklopac | 31108 | Prednje staklo JJD |
3 | Zaptivka optičkog poklopca | 41110 | Komponente za zaptivanje prednjeg poklopca Gumena traka |
4 | Reflektor | 31108 | Prednje staklo JJD |
6 | Lamp Holder | 945518 | Podignuti držač lampe Sklop držača lampe za PK30D |
7 | Lamp | L64361 | Predfokusirana halogena lampa 150W 6.6A |
8 | Zaptivka tela lampe | 41111 | Zaptivna brtva stražnjeg poklopca |
18 | Lamp Socket | 41221 | Lamp Socket |
19 | Vodootporna žlijezda | 48404 | Metalna vodootporna uvodnica MG18×1.5 |
20 | Stil 6 utikač | HT70603 | Konektor sekundarnog kabla-A6 Dvožilni utikač (ravna |
Šarka | 945519 | Šarka stražnjeg poklopca (sklop) |
