Uvod u proizvod
Heliportske čarape za vjetar pogodne su za nadzemne helikopterske kecelje, povišene helikopterske pregače i helikopterske pregače na brodovima, itd., i igraju ulogu u vođenju i upozorenju helikoptera na sigurno uzlijetanje i slijetanje.
Vjetrovke za heliport mogu ukazati na smjer vjetra za konačni prilaz i uzlijetanje, i mogu dati opću indikaciju brzine vjetra. Prema propisima ICAO-a, svaki aerodrom mora imati barem jednu vjetrovku. Njegovo mjesto ugradnje je odabrano tako da ga ne ometaju obližnji objekti ili strujanje zraka koje izduva rotor, a mora biti jasno prepoznatljiva na avionu udaljenom najmanje 200 metara.
Glavne funkcije i karakteristike:

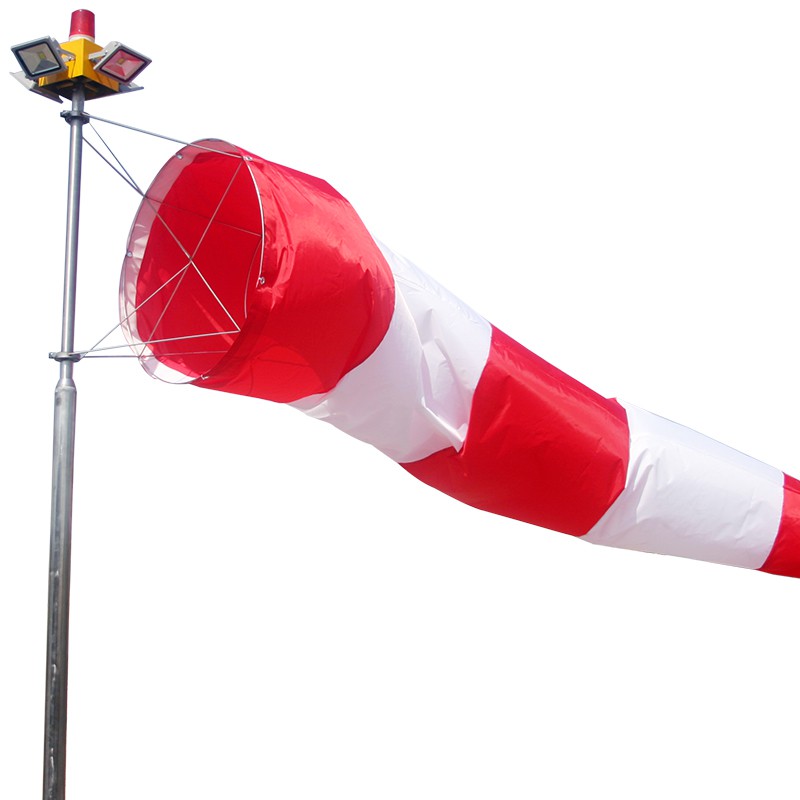

● Heliport čarape za vjetar su svjetleći konus vjetra koji je marker za posmatranje sile vjetra i smjera vjetra na različitim helidromima/aerodromima i može se koristiti danju i noću.
● Crveno svjetlo za prepreke sa LED izvorom svjetla je instalirano na vrhu kako bi pružilo signale za prepreke za pilote noću.
● Dve 10W volfram halogene lampe (ili 4 LED-10W reflektora) su instalirane na obe strane gornje strane da obezbede osvetljenje za vetročarape noću.

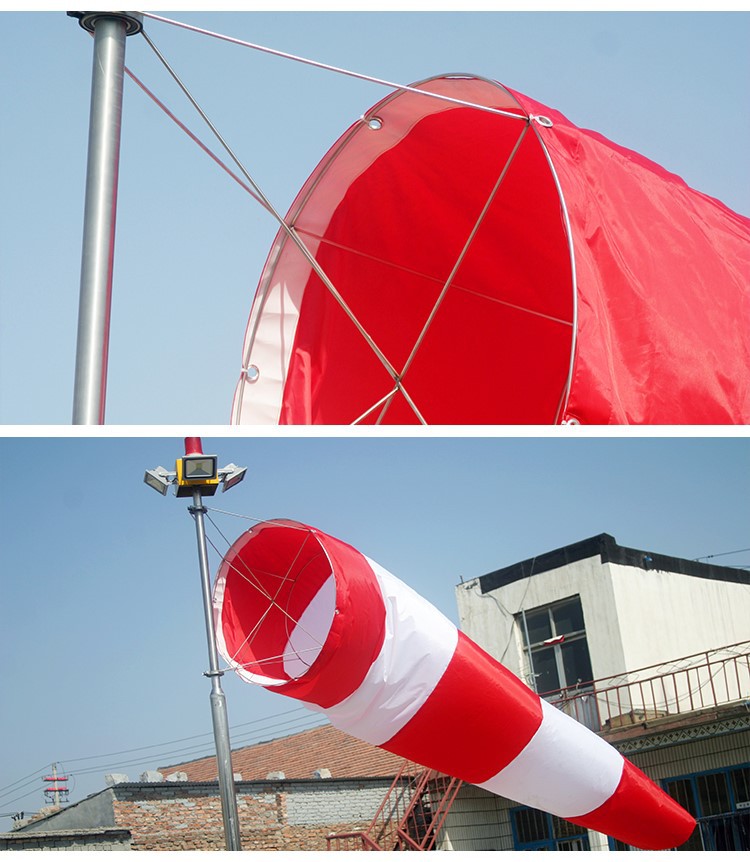

● Lagani okvir vreće za vjetar od nehrđajućeg čelika i mehanizam za rotiranje ležaja koji ima mogućnost horizontalne rotacije u 360-stepeni su instalirani na gornjem dijelu mjerila.

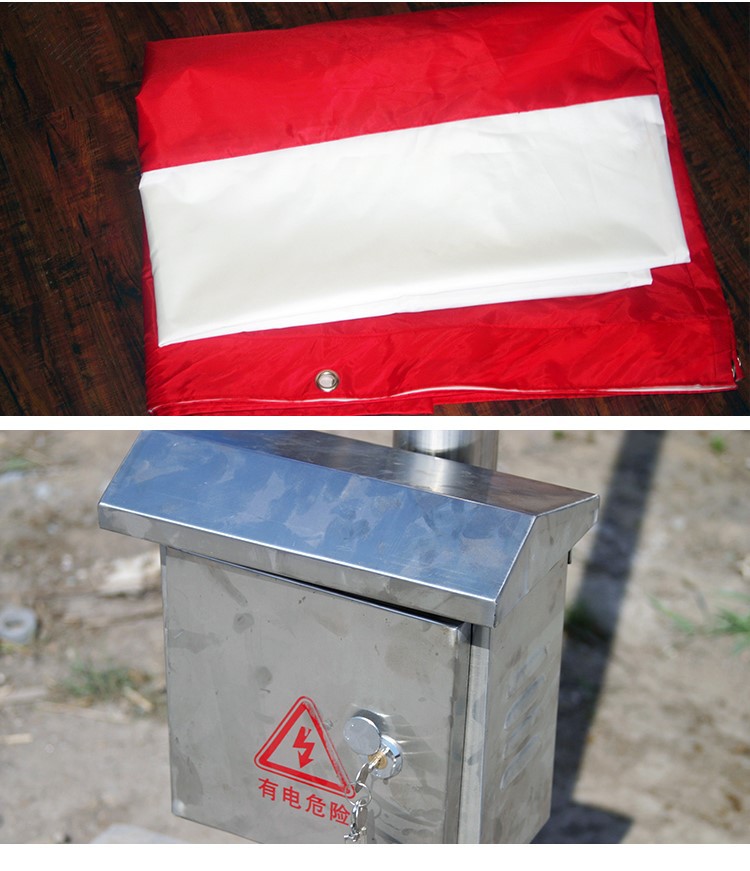

● Vreća za vjetar je ugrađena na okvir vjetrobranske vreće (torba za vjetar je izrađena od najlona otpornog na kišu i visoke temperature, dobre UV otpornosti i dugog vijeka trajanja. Boja je crvena (narandžasta) i bijela, podijeljena na pet sekcija, a startni dio je crven (narandžasti).) Veličine vjetarskih vreća podijeljene su u tri tipa prema ukupnoj visini mjerila:
1# prečnik kalibra je 300 mm, mali krajnji prečnik je 150 mm, a dužina 1,2 m
2# prečnik kalibra je 600 mm, prečnik malog kraja je 300 mm, a dužina 2,4 m
3# prečnik kalibra je 900 mm, mali krajnji prečnik je 450 mm, a dužina 3,6 m
Metoda odabira vjetrovne vreće: 1# vreća vjetra se bira za manje od 3,5 metara; 4 metra do 6 metara
Općenito, 2# vreća za vjetar se bira, a 3# vreća za vjetar se može odabrati za vjetrokape sa visinom većom od 6 metara.
● Nosač stuba i baza: oba su napravljena od nerđajućeg čelika SUS304. Ukupna visina znaka za smjer vjetra može biti 1,5m, 2,5m, 3,5m, 4m, 5m, 6m, 7m ili po potrebi; kada je ukupna visina veća od 9 metara, može se postaviti vučna žica kako bi se povećala stabilnost.
● Prilagodljiva funkcija: daljinsko upravljanje se može postići pomoću namjenskog kontrolera.
● Kabl za napajanje: 1,5 m (dužina kabla se može prilagoditi).
Specifikacije dizajna:
● Proizvod je u skladu sa FAA-ovim savjetodavnim cirkularom AC150/5345-27C, L-806 i Priručnikom za dizajn aerodroma Međunarodne organizacije civilnog zrakoplovstva (ICAO), dio 4.
● Maksimalna projektovana brzina vjetra je 260 km/h, ali područja sa prekomjernom brzinom vjetra ili visokim intenzitetom ultraljubičastog zračenja skratit će vijek trajanja vjetročarapa. Donje ožičenje, 2,5 mm2 žičani terminali su obezbeđeni.
Način instalacije i upotrebe:
● Stavite čarapu za vjetar na okvir vjetrobranske čarape i čvrsto zavežite trake. Istovremeno provjerite da li je veza između okvira vjetrobrana i rotacionog mehanizma čvrsta. Dvije pričvrsne kandže okvira čarapa za vjetar trebaju biti čvrste i vijci moraju biti zategnuti. (Vjetar čarapu je potrebno zamijeniti jednom godišnje.)
● Povežite čarapu za vjetar prema uputama za instalaciju proizvoda i provjerite rotaciju vjetrobranske čarape. Ako dođe do zaglavljivanja, potrebno je dodati mazivo (ulje) u rotirajući ležaj.
● Zatim spojite žice u skladu sa zahtjevima linije u uputama za instalaciju proizvoda i provjerite da li lampa radi normalno.
● Nakon potvrde da je ispravan, vjetrobran se može pričvrstiti na betonsku podlogu sa 4 M16 ili 6 M16 vijaka. Zatim provjerite vertikalnost montažnog nosača. Ako se utvrdi da je nagnut, treba ga podesiti.
● Montažna šasija vjetročarape visine veće od ili jednake 6 metara opremljena je šarkama za jednostavnu montažu i održavanje. Tokom instalacije, prvo možete popraviti podšasiju sa šarkama, a zatim okomito pričvrstiti glavni stup kako biste uštedjeli vrijeme instalacije. (Ukupnu vjetrokaz treba provjeriti svakih šest mjeseci.)
Referentni standard: ICAO FAA CAAC
Život izvora svjetlosti: veći ili jednak 100,000 sati
Model proizvoda: L-807 vjetrobran
Stepen zaštite: IP65
Napon napajanja: AC220V (napon se može prilagoditi)
Temperatura okoline: -45 stepen ~+55 stepen
Potrošnja energije izvora svjetlosti: 25W
Radna vlažnost: 0% ~ 95%
Vrsta izvora svjetlosti: LED
Otpor vjetra: 260km/h
Način rada: Konstantno svjetlo
Materijal Glavno tijelo: nehrđajući čelik SUS304
Efektivni intenzitet svjetlosti: veći ili jednak 32,5 cd
Sjenilo: PC
